涂料的耐水性是指漆膜对水的作用的抵抗能力。漆膜耐水性的好坏与树脂中所含的极性基团、颜料中的水溶性盐、漆膜中的各种添加剂等因素有关，也受被涂物的表面处理及漆膜的干燥条件等因素影响。当漆膜浸在水中或者在湿度非常大的环境下，需要抵抗水或者水汽对它的侵蚀作用（包括溶解、腐蚀等）。当漆膜不能抵挡水的侵蚀时，会出现发白、失光、起泡、脱落等现象。
那么如何提高漆膜耐水性呢？
1、选择耐水性好的树脂和固化剂。耐水性好的树脂分散液有以下指标：较高的羟值、尽量低的酸值、较高的玻璃化温度、较高的分子量、较窄的分子量分布、尽量少的极性单体、带脲环胺类等能增强湿附着力的单体等。选择固化剂时，使用异氰酸酯固化剂。HDI脂肪族异氰酸酯三聚体最为常用，以前一般用聚醚链端改性，但是成膜后依然残留在漆膜中的聚链段对使得漆膜的耐水性大大降低；可以选择磺酸盐改性的HDI，用氨水做助剂，漆膜干燥后，氨水挥发，少量的磺酸基团对耐水性的降低远远小于聚醚改性的HDI。
2、尽量降低颜填量或选择疏水性好的粉料。有明显亲水溶胀的硅酸盐填料要慎用，如蒙脱土、高岭土。对于滑石粉、沉淀硫酸钡类的填料，选择进行疏水处理较好的；对于有机色浆一定要注意其化学结构，带电性以及使用的表面活性剂；漆膜疏水性还可以通过添加纳米材料获得，特别是纳米硅氧化合物。
3、减少配方中“亲水结构”（亲水基团）的含量。受到环保的影响，降低涂料中VOC的排放，现在水性涂料中的成膜助剂等沸点较高，挥发太慢的助剂在漆膜水完全干燥后，还会长时间残留在漆膜中，降低漆膜的耐水性。
4、增加漆膜交联密度和固化反应完全程度。选择羟值高端树脂分散体、适当的助剂，保证漆膜固化后具有较高的交联密度。当然，助剂的添加要适量，过多也会降低耐水性。
5、降低漆膜的表面张力。漆膜的表面张力降低后，会具有一定的疏水性，可以利用硅氧烷类流平剂等进行实现。

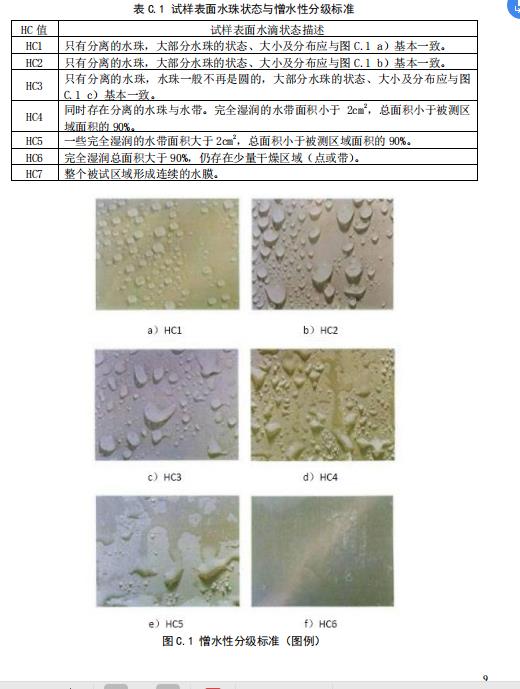

6、解决底材的抗水结构以后效果还是不明显的话还可以使用一种增加水性涂料疏水憎水的助剂，涂料疏水剂 涂料防水剂产品特性：涂料疏水剂具有荷叶疏水效果、抗沾污、爽滑手感、增加墙漆寿命、拒绝水痕发霉。使用范围：用于内外墙乳胶漆、荷叶漆、真石漆/真石罩面漆、硅PU面漆、水性木器漆、啤酒箱光油、混凝土胶凝剂、水性丙稀酸乳液。
以上几种方式来提高水性涂料的耐水性是比较有效的。但是，我国气候条件多样，南方湿热多雨，北方冰霜期长，满足水性防腐蚀涂料施工的良好气候条件的时间窗口确实不多，这会限制了水性涂料的推广应用。
原创作者：澳达 原创内容链接：http://www.kmlgkj.cn/773.html，转载请注明出处
标签：水性涂料助剂,涂料疏水剂,涂料防水剂
上一篇：润湿流平剂在涂料可以起到几种作用
下一篇：水性蜡乳液应用在纸箱水性光油防水特点
